Saker verdecktes Scharnier-Jig Z86

MERKMALE

• Benutzerfreundlich: Montieren Sie einen 35-mm-Lochbohrer, stellen Sie die erforderliche Bohrtiefe zwischen 0-14 mm ein und sichern Sie den Begrenzungsring. Nach dem Bohren können Sie die Scharnierplatte anbringen und erhalten auf diese Weise eine makellose Tür oder Seitenverkleidung.
• Robustes Material: Aus einer Aluminiumlegierung gefertigt, bietet es präzise Verarbeitung, exakte Positionierung und einen angenehmen Handhabungskomfort, ist zudem langlebig.
• Einfache Anpassung: Die Bohrführungen können auf die Dicke der Spannplatten abgestimmt werden. Für Möbelbauer und Holzliebhaber ist dies ein hervorragendes Werkzeugset.

VERFAHREN ZUR INSTALLATION

1. Befestigen Sie einen 35-mm-Lochbohrer, justieren Sie die Bohrtiefe auf 0-14 mm und sichern Sie den Begrenzungsring. Die Scharnierbohrvorrichtung wird mit einem Schlüssel geliefert, um die Schraube zu lockern und anzupassen.

2. Justieren Sie die feste Größe des schwarzen Druckblocks der Schnellklemme (Hinweis: Das Werkzeug kann die feste Plattengröße von 15-25 mm einstellen).

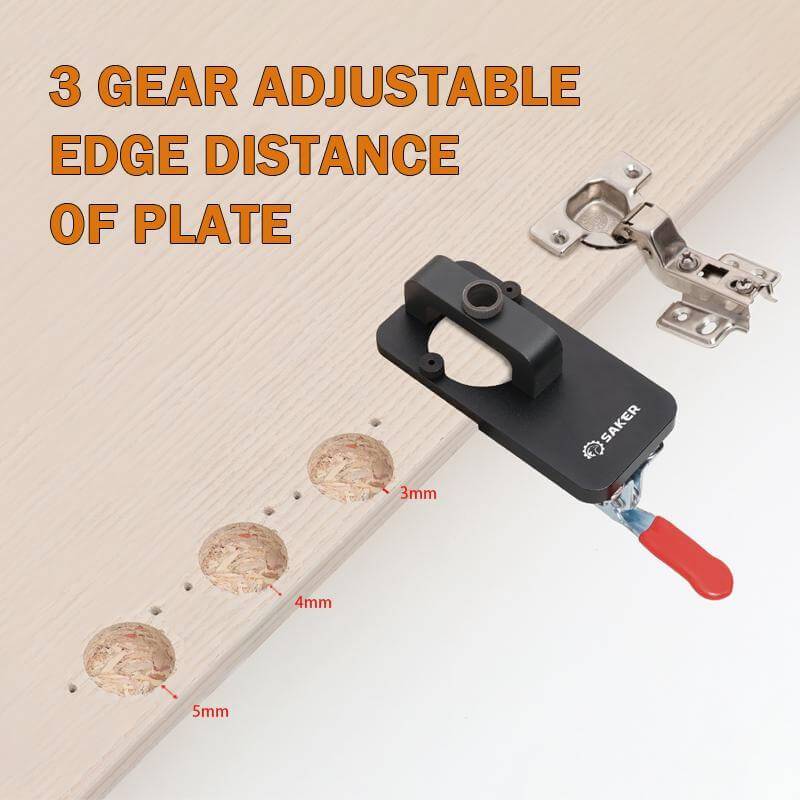

3. 3-stufig einstellbarer Plattenrandabstand. Nutzen Sie den Abstandshalter für die Anpassung. Der Abstand vom 35-mm-Loch zur Kante beträgt 3~5 mm (dieser Abstand ist einstellbar), was es für die gängigsten Scharniere geeignet macht.

4. Bringen Sie die Lochstanze zur markierten Position auf dem Brett und fixieren Sie die Schnellklemme.

5. Befestigen Sie den Griff des Lochbohrers mit einem Elektrowerkzeug, drücken Sie gleichmäßig bis zu einer Tiefe von 12-13 mm, und bohren Sie anschließend 2-mm-Schraubenlöcher an beiden Seiten.

6. Installieren Sie die 35-mm-Scharniere.

SPEZIFIKATIONEN

• Material: Aluminiumlegierung
• Farbe: Schwarz
• Maße: 4.72*4.72*2.36 Zoll/120*120*60 mm
• Gewicht: 1.34 lbs

IM PAKET ENTHALTEN

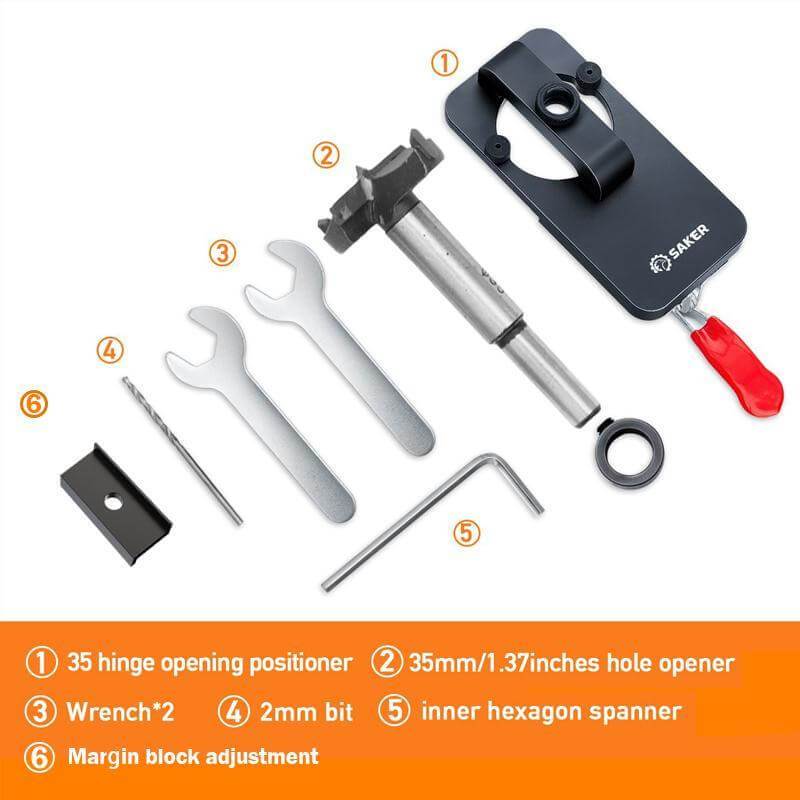

• 1*Saker Verdeckte Scharnier Vorrichtung Z86 Inklusive:

  1*Scharnierbohrvorrichtung;

  1*35-mm-Lochbohrer (inkl. Begrenzungsring);

  2*Schlüssel;

  1*2-mm-Bohrer;

  1*Inbusschlüssel;

  1*Abstandshalterregeleinheit
